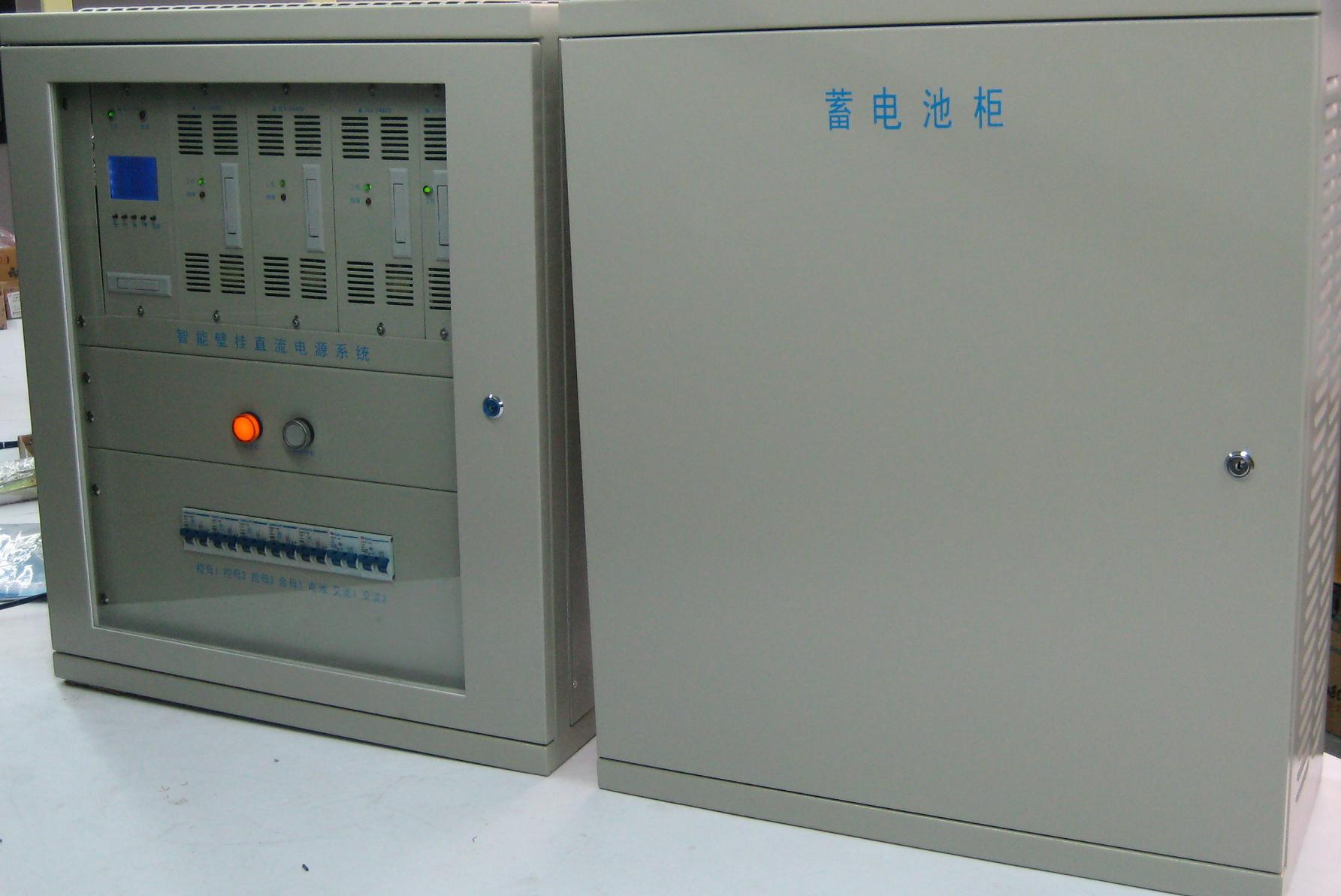

壁挂式直流屏系统
产品名称：壁挂式直流屏系统
产品简介：1.1 适用范围 SP-BG系列高频开关电源壁挂芯系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电
产品简介：1.1 适用范围 SP-BG系列高频开关电源壁挂芯系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电
详细介绍
SP-BG系列高频开关电源壁挂芯系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯规约选择
1.2 系统特点
●适合构成38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系统；
●模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
●可安装3个SP/B系列高频整流充电模块；
●降压单元具有自动硅链降压功能，最大电流2A/DC220、4A/DC110V、5A/DC48V、5A/DC24V，冲击电流30A/0.5S；
●监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
●监控单元具有对电池自动管理的功能；
●提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；
●监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；
●配电单元提供2路交流输入（可选择一路PT供电）、1路电池输入；
1.3 系统技术参数
●交流输入电压：220V-15%+20%
●PT供电电压：100V±10%
●电网频率：50Hz±10%
●功率因数：≥0.85
●输出电压范围：20V-30V连续可调（对于24V系统）
40V-60V连续可调（对于48V系统）
90V-140V连续可调（对于110V系统）
180V-280V连续可调（对于220V系统）
●稳压精度：≤±0.5%
●稳流精度：≤±0.5%
●纹波系数：≤±0.1%
●均流度：≤5%
●效率：≥90%
●输出过压保护：280V±2V（220V），140V±2V（110V），60V±2V（48V）
●绝缘强度：> 10MΩ，2KVAC一分钟无闪络、无击穿。
●工作环境相对湿度：≤90%
●工作环境温度：-5℃~45℃
●可闻噪音：≤55dB
●人机界面：128×64点阵LCD汉字菜单显示，按键操作
●通讯接口：支持RS232/RS485两种通讯接口， 运行软件已包括CDT451-91和MODBUS两种通讯规约,用户可在现场根据需要自行选择定义
●充电箱及电池箱均带玻璃门，箱体尺寸：600×265×700(mm)
●系统接线方案：GZDW33和GZDW35
1.4 系统方案选择
| 选用设备 | 方案选择 | 方案说明 |
| JKA主监控 | 必配件 |
本方案适合于38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系统 系统可根据电池体积大小及数量选择电池箱的数量。 |
| SP/B系列整流模块 | ||
| 交流输入保护 | ||
| 馈线输出 | ||
| 充馈电柜或充馈电电池一体箱 | ||
| 蓄电池箱 | ||
| 母线绝缘闪光JYSG | 选配件 | |
| 降压硅链GL系列 |
1.5壁挂芯配置说明
壁挂芯采用模块化结构,可根据用户要求灵活配置,输出电压有3种规格:220V，110V，48V；降压单元有4种规格：24V，48V，110V和220V；可输入2路市电（或1路市电和1路PT）自动切换，1路市电为主路。
壁挂芯技术参数等完全同壁挂电源系统。
